Control Termóstato Digital Programable W3230 Ac220v
PRODUCTO:

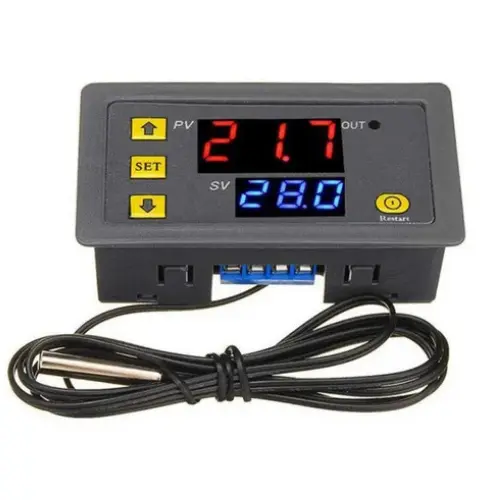

— DISPOSITIVO DE CONTROL TERMOSTATO DIGITAL PROGRAMABLE W3230 / -55 A 120°c – Ac 220v —
CARACTERISTICAS:
– Módulo W3230: controlador de temperatura para incubadoras, invernaderos, acuarios, piscinas, congeladores, etc.
– Utilizado en proyectos caseros y profesionales.
– Microcontrolador lee el sensor digital de temperatura y compara con valor predeterminado.
– Activación/desactivación de relé según programación, sin necesidad de conocimientos de programación.
– Configuración sencilla con 3 pulsadores.
– Doble display de 7 segmentos para mostrar la temperatura.
– Indicador luminoso cuando el relé es accionado.
FUNCIONES Y MODO DE USO
El control digital de temperatura W3230 consta de 3 botones los cuales están etiquetados con “SET” , “+” , “–” respectivamente.
Si se pulsa “SET” durante mas de 5 segundos el control desplegara un menú con 7 opciones diferentes de configuración (“P0” , “P1” , “P2“ , “P3“ , “P4“ , “P5“ , “P6“ ).
Si se pulsa “SET” durante un instante breve, los displays de 7 segmentos empezaran a parpadear y podremos ingresar el valor de temperatura en el cual queremos que se accione nuestro relevador.
Si se presionan los botones “+ –” durante 5 segundos el control se reseteara y quedaran preestablecidos los valores por default.
Con los botones + y – podremos desplazarnos a cualquiera de las opciones que deseamos y con SET podremos habilitar el cambio del parámetro seleccionado.
Si no movemos ningún botón durante 20 segundos, el control automáticamente regresará a la pantalla principal donde solo desplegara la temperatura actual.
– PO (Refrigeración/Calefacción). Con este parámetro establecemos el modo de operación del controlador ya sea modo refrigeración (C) o modo calefacción (H).
– P1 (Histéresis). En esta función definimos el rango en el que estará oscilando el relevador. Por ejemplo si el valor preestablecido es de 30°C y estamos en modo calefacción (H) y el valor en P1 es 1 entonces el relevador se desactivara en 31°C (30 + 1). El relevador se activará de nuevo cuando la temperatura descienda de 30°C.
– P2 (Limite superior). Establece el limite máximo de temperatura (110°C).
– P3 (Limite inferior). Establece el limite mínimo de temperatura (-50°C).
– P4 (Calibración). Con esta función podemos calibrar nuestro control para tener una mayor precisión de lo que se esta midiendo, permite hacer el ajuste en saltos de 0.1°C.
– P5 (Retardo). Característica que le ordena al control generar un retardo de 0 – 10 minutos para que el relevador se desactive.
– P6 (Alarma alta temperatura). Como su nombre lo indica arroja una alarma cuando el control llega a la temperatura que se establecio en P6 ,se encuentra apagada (OFF) por default.
– Mantiene la configuración indefinidamente ante cortes de energía
ESPECIFICACIONES
– Rango de control: -55 a 120 °C
– Resolución: 0,1 °C
– Precisión de la medición: 0,1 °C
– Precisión de control: 0,1°C
– Histéresis: 0,1 °C
– Frecuencia de actualización: 0.5 S
– Voltaje de entrada: AC 220V
– Consumo: 50Ma
– Largo del cable del sensor: 1 Metro
– Capacidad del Rele: Hasta 20 Amp pico, 10 Amp sostenido
– Potencia de salida máxima soportada: 1500W
– Sensor a prueba de agua, sumergible
– Sensor: NTC (10K 0.5%)
– Tamaño: 79 x 43 x 26 mm
– Diámetro del sensor: 4 mm
– Largo del sensor: 20mm
LA COMPRA INCLUYE
– 1 termostato Digital Programable W3230 AC220V
– 1 Sensor de temperatura NTC metálico
